ENJ-SC(B)9系列干式电力变压器

产品详情


概述

   SC9、SCB9系列以及SC10、SCB10系列带填料薄绝缘干式变压器,由于其线圈被环氧树脂包封,所以难燃,防火、防爆,免维护,无污染,体积小,可直接安装在负荷中心。同时科学合理的设计和浇注工艺使产品局部放电量更小,噪声低,散热能力强,在强迫风冷条件下可以在140%额定负载下长期运行,并配有智能温控仪,具有故障M警、超温报警、超温跳闸以及黑闸子功能,并通过RS485串行接口与计算机相连,可以集中监视和控制。

  由于该系列干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所,以及地铁、冶炼电厂、轮船、海洋钻井平台等环境恶劣场所。

产品特点

◆铁芯

  铁芯选用进口优质冷轧硅钢片,全斜接缝结构,芯柱采用F级无纬粘带绑扎,铁芯表面采用绝缘树脂漆密封以防潮防锈,降低了空载损耗,空载电流和铁芯噪声,夹件和紧固件经特殊表面理,使产品外观质量有了进一步提高。

◆高压绕组

  高压绕组用带填料环氧树脂真空浇注,极大地减少了局放量,提高了线圈电气强度,绕组内外壁用玻璃纤维网格板填充,增强了线圈的机械强度,提高了产品抗突发短路的能力,线圈永不开裂。

◆低压绕组

  低压绕组采用箔式结构,解决了用线绕时轴向螺旋角问题,使安匝更平衡,同时线圈采用轴向冷却风道,增强了散热能力,绕组层间采用了DMD环氧树脂预浸布,整体固化成形。

制造工艺

   线圈在高精度绕线机上绕制,低压绕组采用箔式绕制结构。变压器容量较大时有通风道。绕制完毕后进行真空干燥,整个浇注及固化过程完全按照工艺要求进行操作,所有过程都需有严格的监视,并视情况进行调整。浇注的精密制造过程使线圈无气泡、空穴,使制成的变压器达到优质运行效果。

◆温控系统和风冷系统

  采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

◆保护外壳和出线母排

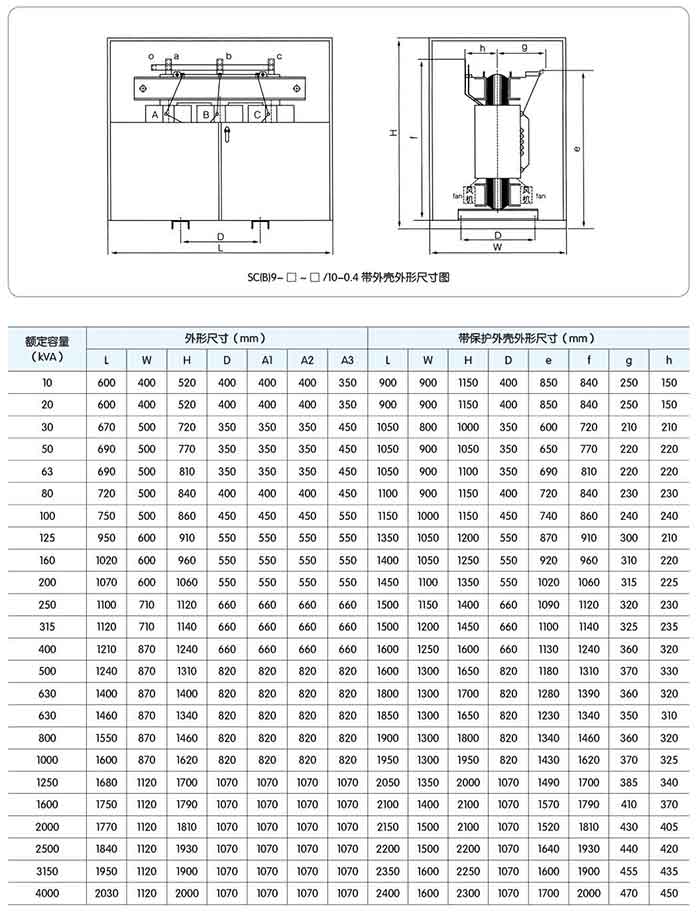

  保护外壳对变压器作进—步的安全保护,防护等级有IP20、IP23等,外壳材料有冷轧钢板,不锈钢板等供用户选择。

  低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

◆变压器出线方式

  可根据不同的接口形式制造常规的出线、标准封闭母线和标准侧出线,也可以根据用户要求设计特殊出线方式。
